|
商品の詳細:
|
| 適用分野: | 車用座席 | パフォーマンス: | 耐腐食性 |
|---|---|---|---|
| 協同の場合: | FAWAY AUTOMOBILE，SAIC | 主要 な 成分: | カーボンブラック、カオリン; 防錆顔料 |
| ハイライト: | 塗られるced,静電泳動絵画 |
||

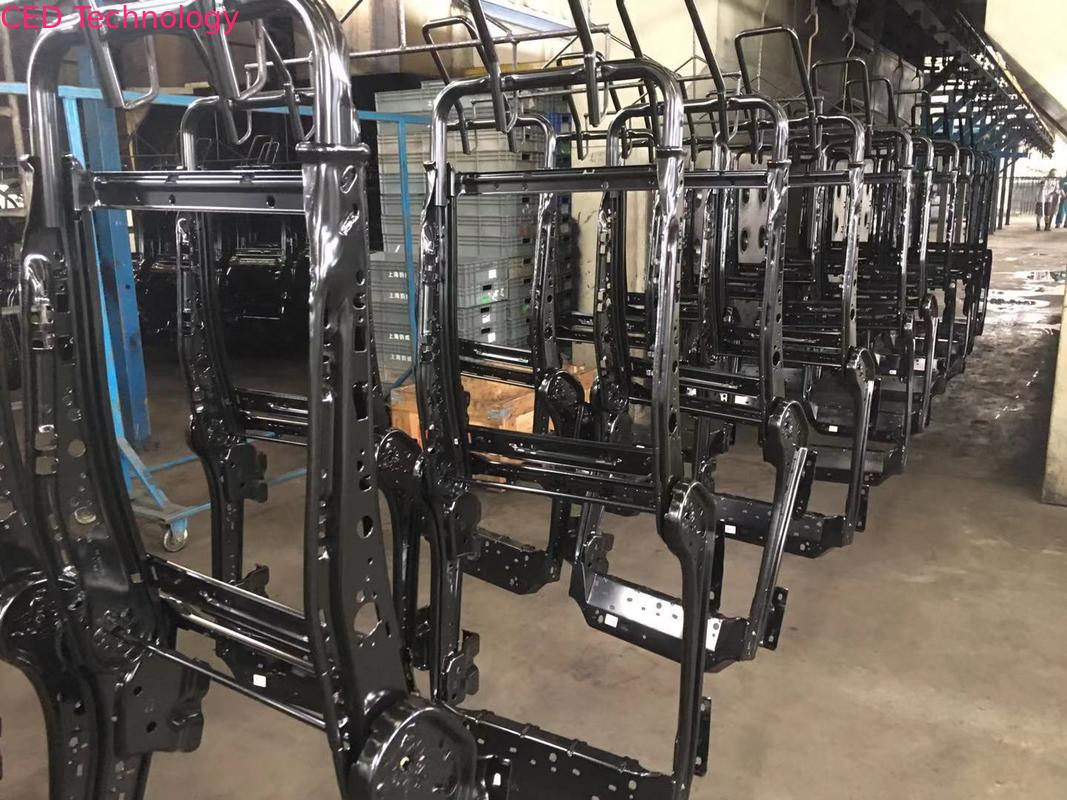

乗用車および商用車の座席用ブラック電気泳動塗料
製品紹介:
HL-1607LB/HLS-1701A ブラックカチオンエポキシ電着塗料は、HLS Paint (上海) Co., Ltd. が研究開発した新世代の電気泳動塗料です。
これは、高性能で低コスト、環境に優しいカソード電気泳動塗料の最新技術を表しています。 このような塗料には、鉛、スズ、カドミウム、水銀などの重金属は含まれていません。 これは二成分系、水性分散樹脂であり、同時に、これまでの製品の特徴を取り入れ、亜鉛メッキ鋼板に完全に適合し、ほぼすべての金属の基礎塗料に適用できます。
例：冷間および熱間圧延鋼板、亜鉛メッキ鋼板、アルミニウム製品、ステンレス鋼板など。
この製品の特徴を以下に示します:
塗膜の外観は平滑で繊細、滑らかで均一な高光沢です。
浴の安定性が高く、更新サイクルを長くすることができます。
浴は収縮防止と汚染防止能力が優れています。
高い耐食性、良好な耐塩水噴霧性ワークピースエッジ。
塗膜の充填性が良く、基材の隠蔽性が優れています。
主成分 マトリックス樹脂:
ポリウレタン変性エポキシ樹脂
硬化剤：完全に密閉された多異性体
中和剤：有機酸
溶剤：アルコールエーテル
添加剤：界面活性剤、収縮キャビティ防止剤
顔料：チタン顔料、カーボンブラック、カオリン、防錆顔料
製品品質データ:
| プロジェクト | 技術データ | 試験規格 | ||
| 樹脂 (HL-1607 LB) |
黒ペースト (HLS-1701A) | |||
| 外観 | —— | 乳白色液体 | 黒色粘性液体、凝集なし | 目視 |
| pH | 25℃ | 6.0±1.0 | —— | GB/T 9724 |
| 導電率 | 25℃、μs/cm | 1400±600 | —— | HG/T 3334 |
| 貯蔵安定性 | 層状にならず、貯蔵前と比べて明らかな違いはありません |
5～35℃の温度で6ヶ月間 | ||
注：pH、導電率は樹脂/純水 = 1:1 で測定
充填タンクの割合と方法:
⑴ 浴の準備
比率:
樹脂 800.00-1200.00
ペースト 200.00
DI水 2000.00
合計 3400.00
⑵ 熟成条件
サンプル量: 3000～3400g
容器: 5L (直径16cm)
タンク温度:28-30 ℃
時間: 24～48時間
混合条件: インペラー直径8cm (速度200rpm)
(3) 塗装条件
実験パネル: リン酸処理冷間圧延鋼板
タンク温度: 28-35℃
極比: A/C = 1/2 ~ 1/4
電極間距離: 15cm
ED時間: 完全浸漬で1～3分 (20秒ソフトスタート)
焼付条件:(175-185)℃×(20-30)分 (塗装部分の温度を維持)
現場での浴管理プロジェクト:
良好な浴データと塗膜品質は、厳格なパラメータ管理と設備のメンテナンスから得られます。生産ラインは、独自の現実的な時間状況に応じて、さまざまな管理プロジェクトと仕様を持つことができます。推奨される施工パラメータについては、以下の表を参照してください:
| 分類 | プロジェクト | 管理データ | 試験頻度 | |
| 新しい浴 | アノライト | |||
| 電気泳動タンク | 比率 | 1:(4-6) | -- | |
| 熟成時間 | 24-48 | -- | ||
| 固形分 (120 ℃ /1h ,% ) | 14±4 | -- | 1日に1回 | |
| PH | 5.8-6.4 | 2.0-3.5 | 1日に1回 | |
| 導電率 ( μs/cm ) | 1200±400 | 2000±1000 | 1日に1回 | |
| P/B | 0.08-0.15 | 週に1回 | ||
| Lパネル | 水平面と垂直面に明らかな違いがない | 週に1回 | ||
| 溶剤含有量 (%) | 0.5-1.8 | 週に1回 | ||
| 液面低下 (cm ) | 10-15 | 1日に1回 | ||
| ED電圧( V ) | 0-300 | 1日に1回 | ||
| 破壊電圧 ( V ) | ≥320 | 週に1回 | ||
| 浴温度 ( ℃ ) | 38-35 | 1日に1回 | ||
| ED時間( S ) | 60-180 | 1日に1回 | ||
| UF － 1 タンク | 固形分 (%) | ≤2.0 | 1日に1回 | |
| UF － 2 タンク | 固形分 (%) | ≤0.8 | 1日に1回 | |
| 焼付炉 | 規定炉温度( ℃ ) | 180-190 | 1日に1回 | |
| 硬化条件 | 乾燥温度 | (175-185)℃×(20-30)分 (内容物の保持時間) |
1日に1回 | |
製品の膜性能:
| プロジェクト | 指標 | 試験規格 | |
| 外観 | 正常 / 異常 | 正常 | 目視評価 |
| 硬度 | ≥ | 2H | GB/T 6739 |
| カップ引き抜き | mm ,≥ | 6 | GB/T 9753 |
| 密着性 | レベル | 0 | GB/T 9286 |
| 柔軟性 | mm | 1 | GB/T 1731 |
| 衝撃 | kg·cm | 50 | GB/T 1732 |
| 光沢 | 60 | 50-80 | GB/T 9754 |
| 耐水性 | h,(23±2)℃,≥ | 240 | GB/T 1733 |
| 耐酸性 | h,(50g/L H2SO4),≥ | 72 | GB/T 9274 |
| 耐アルカリ性 | h,(50g/L NaOH),≥ | 72 | GB/T 9274 |
| *耐塩水噴霧性 | h,(膜厚 ≥ 20μm) ,≥ | 1000 | GB/T 1771 |
* 注：基材はボンダー標準リン酸処理鋼板を使用し、一方向拡張食を削除 ≤ 2mm。
建設設備:
カソード電気泳動塗装は電気泳動タンクで行われるため、次の設備が必要です。
電気泳動タンク
循環装置 (フィルター、塗料充填装置を含む)
DI水設備
DC電源と電源ユニット
アノードボックス (チューブ) および循環装置
限外ろ過装置
洗浄装置
熱交換設備
硬化装置
保管、梱包、輸送:
本製品は水性工業用塗料であり、危険物、引火性、爆発性の製品ではありません。輸送は直射日光を避け、凍結を避けてください (>5℃ )。 梱包は50/60/200Lのプラスチックバレルです。 ドラムの輸送および保管では、清潔さを保ち、充填タンクへの充填中にドラムに汚れが入らないようにし、ペースト樹脂、エマルジョン、添加剤などの製品の品質を再度確認し、確認する必要があります。室内保管、換気、乾燥、凍結および過熱からの保護、保管温度は5～35℃に制御する必要があります。製造日から、棚を超えた場合、実験を行って使用を継続できるかどうかを判断する必要があります。
仕様書:
このマニュアルに含まれる情報と推奨事項は、現時点での当社の知識と経験に基づいており、発行日時点では正確です。 いかなる場合においても、保証またはコミットメントとして使用することはできません。この製品の使用を決定するのはユーザーの責任です。 当社は、製品仕様を変更する権利を、プロセス内または新しい開発の範囲内で保持します。 建設条件を制御できないため、お客様自身の実験を通じて最終結果に対する満足度を判断していただくことを願っています。
HLS塗装製品について詳しく知りたい場合は、今すぐ上海HLSの営業部までお問い合わせください
HLSのサービス対象:
ファックス: 86-021-69122952
Japanese
